- 제품 설명

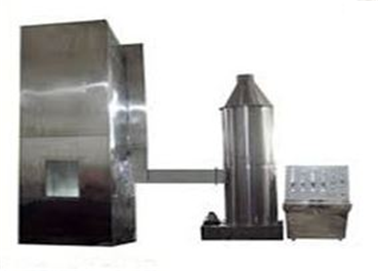

UL1685, GB18380.3 표준 와이어 및 케이블 연소 테스트 요구 사항에 따라 다발 케이블 수직 불꽃 확산 시험기가 설계되었습니다. 그리고 IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Class D) 표준에 따릅니다.

다발 케이블 수직 불꽃 확산 시험기는 계측기, 전원 케이블, 제어 케이블, 광섬유 다발 연소 시험의 기능을 억제하는 수직 불꽃 확산에 대해 지정된 조건에 수직으로 올라가는 화염을 감지하기 위해 케이블 또는 광섬유 케이블을 번들로 묶는 데 사용됩니다.

일정량의 하우징 가스 공급과 표준 점화원의 점화를 사용할 경우, 이 계측기를 사용하여 전기 케이블 및 와이어의 상태로 수직 불꽃 수직 확산 여부를 테스트할 수 있습니다. 또한 IEEE 383(IEEE 1202) 테스트 표준을 통해 20도의 시험기 버너 조정을 달성할 수 있습니다.

장비에는 포트를 구성하는 열방출 계측기를 장착할 수 있으며, 가스 분석기는 HRR(열방출 속도), SPR(연기 발생률) 등과 같은 열전원 값을 측정할 수 있습니다.

- 특징

1. 스테인리스강 테스트 박스의 크기는 1,000 ± 100 (W) x 2,000 ± 100 (D) x 4,000 ± 100 (H)mm입니다. 지면보다 케이스의 내부 표면이 높고, 후면은 단열재로 덮여 있습니다.

2. GB/T18380.31 요건에 따라 표준 스테인리스 사다리를 사용합니다.

3. 샘플 프레임 2를 대체합니다.

4. 사다리가 스테인리스강으로 만들어져 부시되지 않고 세척이 용이합니다.

5. 150 ± 10mm 하우징 앞 위치에서 캐비닛 하부에 800 ± 20 (W) × 400 ±10 (D) 크기의 공기 흡입구가 있습니다.

6. 박스 내부에는 직경 2mm의 K타입 열전대가 장착되어 있습니다.

7. 연소로 내부의 공기 흐름은 (5000 ± 500) L/min에서 안정적으로 제어할 수 있습니다.

Combustion System:

1. 버너: 프로판 타입 가스 버너가 있으며 크기는 257mm × 45mm로 총 242개입니다. 총 3개 라인이 배열되어 있으며, 각각 81, 80, 81개의 구멍을 가졌습니다. 구멍 직경은 1.35mm이며, 구멍 사이의 거리는 3.2mm입니다.

2. 고정밀볼. 가스를 조절합니다.

3. 두 계량기: 공기 흐름, 가스 유량계와 제어 밸브가 있습니다.

4. 연소 불꽃 설치 테스터의 프런트엔드를 튜브에서 분리하여 프로판 가스 템퍼링을 보호하고 표본의 안전을 최대한 보장합니다.

5. 연소 각도: 수평이며 자동 점화 장치입니다. (옵션으로 20도 조절 가능합니다)

6. 많은 전통적인 시스템은 가스와 공기의 영향을 무시하는 반면에, 버너 공기 및 가스 유량은 온도와 압력을 보완해야 합니다. 보상 과정을 컴퓨터 프로그램에 의해 자동으로 수행될 수 있습니다.

Control system:

1. PLC(대형 터치 스크린 컨트롤 시스템 포함)

2. 자동 점화 시스템, 자동 타이밍이 있습니다. 타이밍 범위는 999분이며 정확도는 1초입니다.

3. 실험 데이터는 자동으로 저장되며 자유롭게 조회 가능합니다.

4. 40분, 1시간 시간기록 리마인더가 있습니다.

5. 표본은 전기 크레인 리프트에 고정됩니다.

Device parameters:

1. 시험 상자의 크기는 1,000 ± 100 (W) x 2,000 ± 100 (D) x 4,000 ± 100 (H) mm입니다.

2. 풍속계 정확도는 0.1m/s입니다.

3. 공기 공급원 풍속계 범위는 8000L/min이며, 배출구 풍속은 (5000 ± 500)L/min으로 조정될 수 있습니다.

4. 가스: 기술 등급 프로판(고객)의 순도 95%입니다.

5. 가스 흐름 제어: 100kpa 미만, 20℃ 조건입니다.

6. 연소 공기 공급: 프로판(또는 LPG)

- 사양

1, Size of chamber :1,165 (W) × 2,165 (D) × 4,350 (H) mm

2, Console Size: 600 (W) × 750 (D) × 1,600 (H) mm

3, Power: AC 220V, 50.60Hz, 15A

4, Weight: 1,500kg

- 표준

UL1685, IEC 60332-3-10, EN 50399, GB/T 18380.31

IEC 60332-3 :Test on Electric cables under fire conditions

part 3 : Test on bunched wires or cables

• KS C IEC 60332-3-21 : Category A F/R

• KS C IEC 60332-3-22 : Category A

• KS C IEC 60332-3-23 : Category B

• KS C IEC 60332-3-24 : Category C

• KS C IEC 60332-3-25 : Category D
