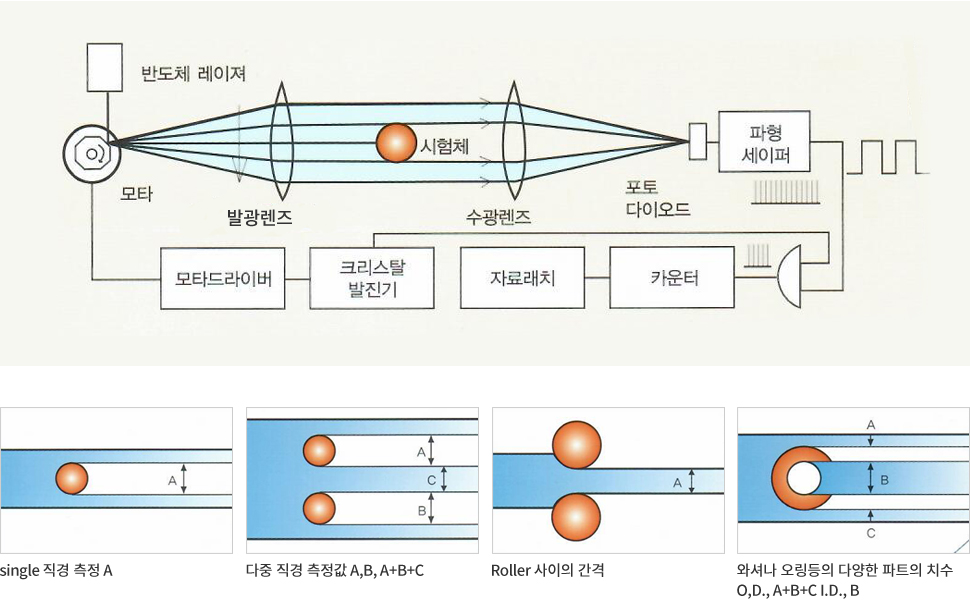

LASER MICROMETER 원리
Laser diode 와 다이오드의 laser beam을 가진 laser micro meter는 회전하는 다면 거울과 발광렌즈에 의해 동시에(병행하여) 스켄을 한다.
물체를 발견한후 스켄한 laser beam은 수광렌즈로 수집하여, laser beam을 전기적 신호로 변환한 photodiode(포토다이오드)로 전해진다.
혁신적인기술
3G Tech Co.,Ltd. 는 2005년 부터 최첨단의 측정기술 (비접촉 Laser 스켄방식) 의 개발을 시작하였으며 현재 최신식의그래픽 기능을 활용한 사용자 준심의
인터베이스를 만들어 업계에서 이잔비를 가장 쉽게 사용할수 있도록 만들었다.
각각의 표준에는 송신기, 발신기, 전자전버처리 그리고 단일패키지의 터치스크린표시등이 포함되어있다. 고속 스케닝 Laser light 의 가느다란 band는 송신기로
부터 발신기까지 투시한다. beam의 음영부분이 측정을 위한 시작점이 된다.
수신부는 광학수집, 포토다이오드, 프리앰프(전치증폭기)를 포함한다.
우리의 edge-sensing 과정에는, 송신기로 입력되어진 laser light 신호는 그림자 끝부분 사이의 거리를 계산하기위해 사용되어진다.
측정데이터는 즉시 표시되며 다음 처리과장을 위해 컴퓨터에 전송되어진다.
제품의 특징

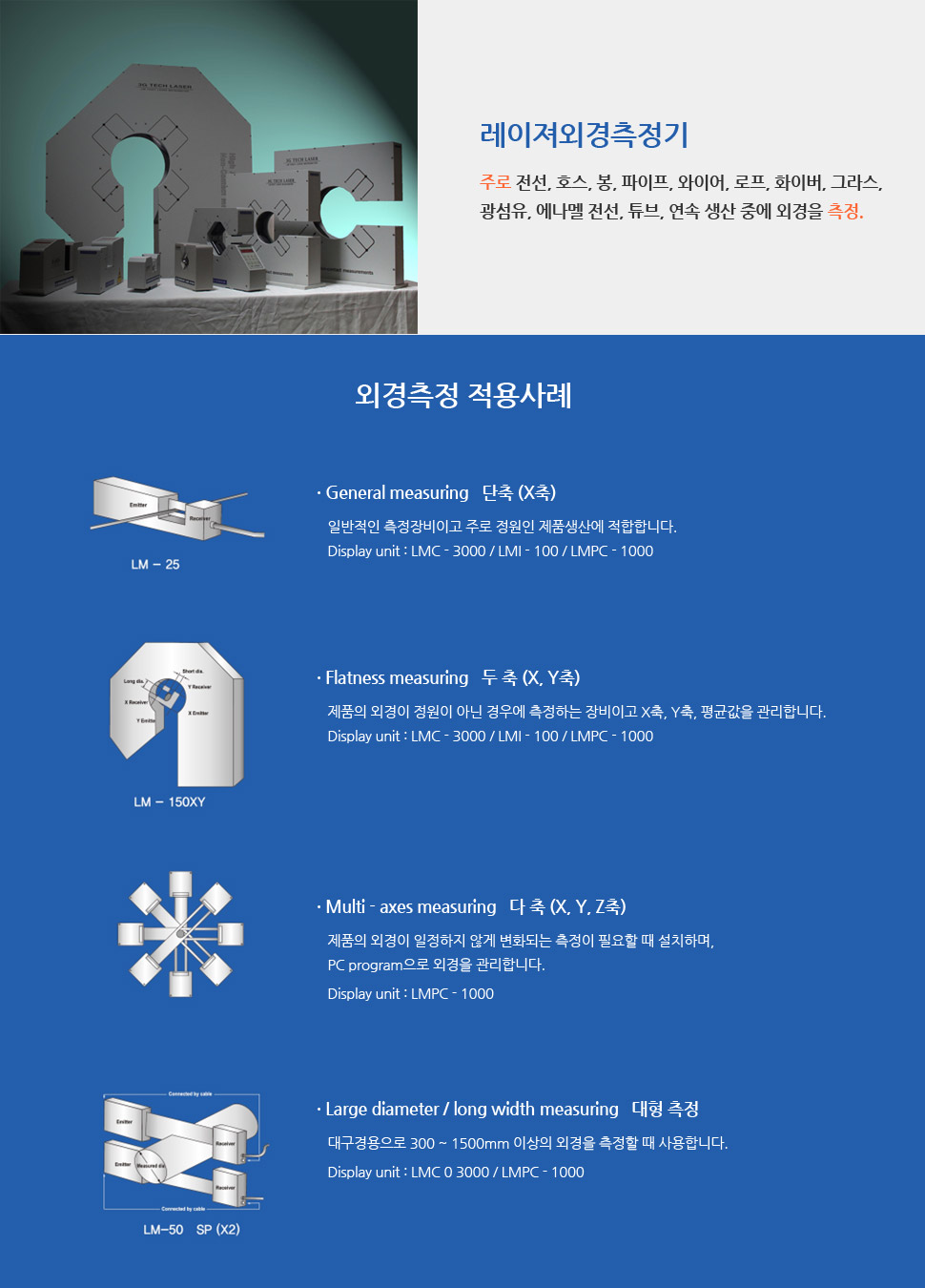

- LM-Series 외경측정기 는 주로 전선, 봉, 파이프. 와이어, 로프,화이버, 그라스, 호스등 연속 으로 생산 하는라인에서 외경을 측정하는 장비이다.
- 레이져 측정방식 으로 외경에 관계없이 정밀도가 높다.
- RS 485 통신 Port 가 있어서 PLC 와 PC 에 연결하여 사용 할 수 있다.
- 정밀도가 높은 F 렌즈 를 사용하여 진동이나 빛의 영향을 받지않고 안개 상태 등의 시야가 흐린 장소에서도 사용이 가능하다.
- 유지관리가 쉽고, 사용 하기 간단한 구조로 되어있다.
- 측정기종류에는 휴대용, 세선용, 태선용, 두축용, 대구경용, 특수용으로 다양하다.
제품 스팩
Model |
측정범위(mm) |
분해능(mm) |
정밀도(mm) |
스케속도 |
중량(Kg) |
LM-02 |
0.0200~2.0000 |
0.0001 |
±0.0005 |
600/sec |
1.5 |
LM-02XY |
0.0200~2.0000 |
0.0001 |
±0.0005 |
600/sec |
3 |
LM-10 |
0.100~10.000 |
0.001 |
±0.002 |
600/sec |
1.5 |
LM-10XY |
0.100~10.000 |
0.001 |
±0.002 |
600/sec |
3 |
LM-25 |
0.100~20.000 |
0.001 |
±0.002 |
600/sec |
5 |
LM-25XY |
0.100~20.000 |
0.001 |
±0.002 |
600/sec |
7 |
LM-60 |
0.100~50.000 |
0.001 |
±0.002 |
600/sec |
6.5 |
LM-50XY |
0.100~50.000 |
0.001 |
±0.002 |
600/sec |
14.5 |
LM-100 |
0.200~100.00 |
0.002 |
±0.004 |
600/sec |
20 |
LM-100XY |
0.200~100.00 |
0.002 |
±0.004 |
600/sec |
30 |
LM-150 |
0.200~150.00 |
0.004 |
±0.006 |
400/sec |
25 |
LM-150XY |
0.200~150.00 |
0.004 |
±0.006 |
400/sec |
45 |
LM-250 |
0.200~200.00 |
0.005 |
±0.01 |
400/sec |
30 |
LM-250XY |
0.200~200.00 |
0.005 |
±0.01 |
400/sec |
70 |
