혹검출기(표면 결함검출기)

Home 제품소개 혹검출기

혹검출기의 원리

본 검출기에는 검출 가능 요철폭 폭이있는데, 요철폭이 매우 긴경우나 짧은 경우네 감도가 저하될 우려가 있습니다. 검출기가 교류 증폭회로를 이용해 제작되어 저역 절단 주파수(약 3Hz)와 고역절단 주파수(약 10kHz)에 각각 영향을 받습니다. 이 각각의 주파수가 외경 요철검출기의 최대·최소 응답값이 됩니다.

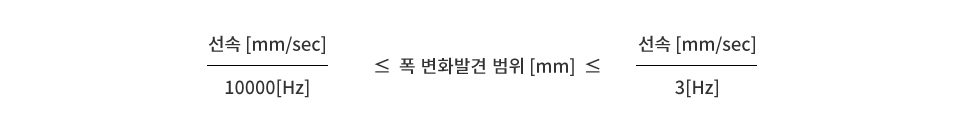

검출 가능 요청(H-Fault/L-Fault)폭은 검출기의 응답성과 선속에 관계하고 있습니다.

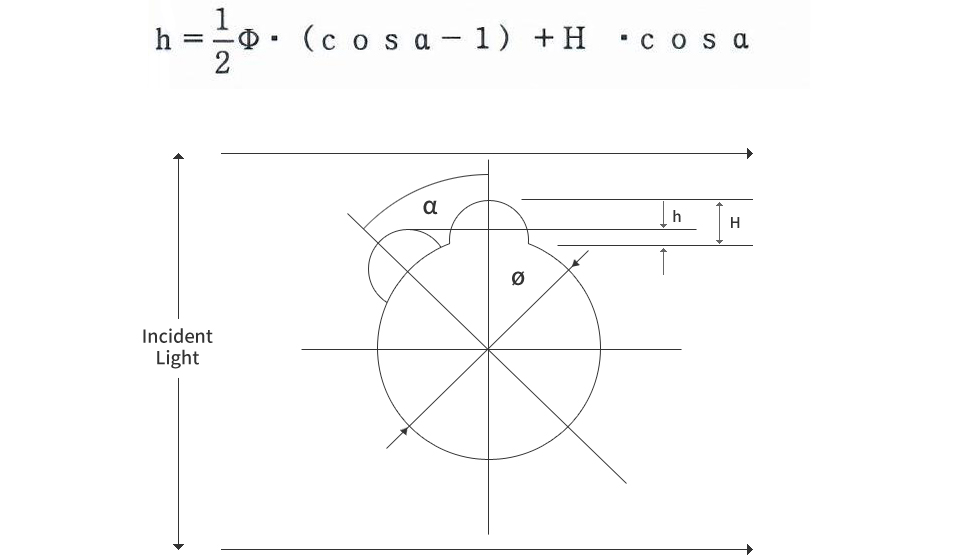

입사광 축에 대해서 볼록부의 정점이 기울면, H-Fault 폭은 실제보다 작게 검출되며 이것이 측정 오차가 됩니다. 이 때의 검출폭h는 다음과 같습니다.

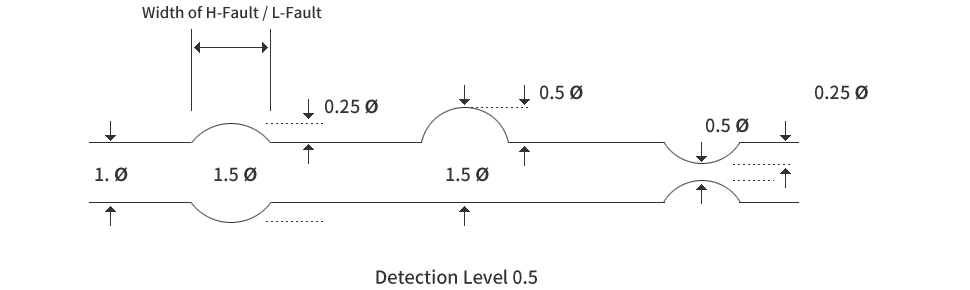

요철 레벨 설정기의 값은, 요철의 외경과 정상적인 외경의 차이(요철의 외경 - 정상적인 외경)의 절대치를 나타냅니다. 예를 들어 정상적인 외경이 1mm의 경우에 '0.50'에 레벨을 설정하면, 볼록부의 외경이 1.5mm 이상 때 H-Fault부의 외경이 0.05mm이하 때 요철을 검출해 알람 램프가 점등 합니다.

※ 외경이 달라도 검출해야 할 요철의 높이가 같으면 요철 레벨의 설정을 변경할 필요는 없습니다. [단위 : mm]

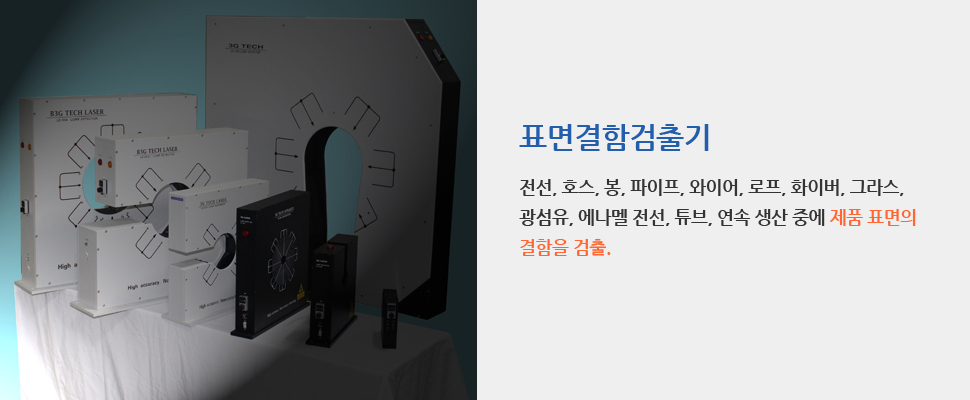

제품소개

  • · 3G Tech Co.의 LD 시리즈는 제품에 광선을 비추어 제품 표면에 빛의 변화의 영향을 받아 표면 결함을 찾아내는 방법을 사용한다.
  • · LD 시리즈는 광섬유, 에나멜 전선, 비닐 와이어, 통신선, 전력선, 금속과 유리 막대, 프라스틱 튜브, 파이프, 호스, 등과 같은 제품을 생산하는 라인에서 제품 표면의 결함을 찾아내는 장비이다.
  • · 연속생산 라인에는 필수 설치 장비이다.
  • · 비 접촉 감지 센서 타입이다.
  • · 고속 생산라인에서 연속 감지가 가능하다.
  • · 제품의 재질이나 색깔에 영향을 받지 않는다.
  • · 제품의 떨림에 영향을 받지 않는다.
  • · 조작과 정비가 손쉽고 간결하다.
  • · 0.01mm 의 작은 결함의 검출까지 가능한 정밀 장비이다.
  • · 여러 방향에서도 검출이 가능하다.
제품 스팩
Model 검출 범위 측정 범위 검출감지도 정밀도 라인속도 적정온도 전원
LD-053C 3축 타입 0.05~5.0mm 0.05mm이상 세팅 값의 최대±1% 최대1000m/min -5~50℃ 200~240VAC 50/60Hz 1Phase
LD-032C 2축 타입 0.2~30mm 0.1mm이상
LD-304 4축 타입 0.2~30mm 0.1mm이상
LD-602C 2축 타입 1.0~50mm 0.5mm이상 세팅 값의 최대±2%
LD-804 4축 타입 1.0~70mm 0.5mm이상
LD-1303 3축 타입 2.0~110mm 1.0mm이상
