- 제품 설명

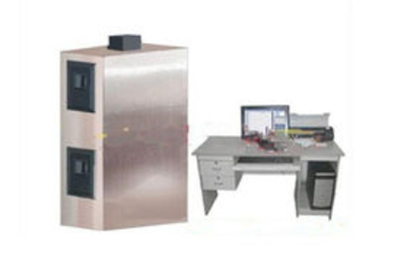

케이블 시험기는 작업자의 안전을 극대화하기 위해 자체 캐비닛에 포함된 완전 자동 기기입니다. 이 장치는 UL1581-2001(1060 FT1, 1061, 1080VW-1, 1090, 1100FT2) 표준 관련 요구 사항을 준수합니다. 단일 와이어와 케이블, 소프트 라인 수평·수직 연소 테스트에 적용됩니다. 연소 시간과 연소 횟수는 조정이 가능하며 자동/수동, 수직/수평 스위칭, 가스 압력, 흐름 조절이 가능합니다. 또한 불꽃 온도 인식 장치가 장착됩니다. 불꽃 높이 게이지와 100% 흡수성 면을 포함합니다.

- 사양

실험실:

1. U형 압력계: 0-12PA로 유지되는 챔버 압력 측정

2. 습도계: 실내 온도 및 습도 측정

3. 챔버 구조 : 콘크리트 벽돌 벽의 전체 구조로 1층은 1.22M, 2층은 3.66M, 상단부는 2.24M입니다. 외부 치수는 높이 7.12M x 폭 13M x 길이 2.5M입니다.

4. 벽 구조는 밀도 106lb/ft3 (1698kd/m3)의 콘크리트이며, 21.1 ℃에서 열전도율(k)은 0.38Btu (0.055W/mk)입니다.

5. 첫 번째 층과 두 번째 층은 시멘트 구성의 203mm 두께의 보통 중량입니다. 꼭대기는 단단함을 보장하기 위해 벽으로 만들어졌습니다.

6. 두 번째 층의 측정 구멍은 첫 번째 층 측정 구멍(305mm by 610mm)의 수직 구멍 위에 있어야 하며, 각 구멍은 박스 뒤 203mm, 박스 측면 102mm에 위치해야 합니다.

점화기:

1. 1/2인치 강철 파이프, 1/2인치 엘보우 및 강철 점화 분산 디스크로 구성됩니다.

2. 가스가 주입되는 곳에 프로판 유량계를 설치합니다.

팬: 배기 팬과 전류계는 테스트 박스 출구에 장착됩니다.

연소 가스원: 점화기에 공급되는 가스는 CP급 프로판이어야 하며 입방 피트당 2500Btu의 열을 공급해야 합니다.

배기 팬 및 전달 튜브: 강철 덕트는 테스트 챔버 상단의 중앙에 설치되고 배기 팬은 덕트에 연결됩니다.

데이터 수집 시스템: PLC 및 컴퓨터는 흡입구의 공기 속도와 두 번째 구멍의 열전대 온도를 5초마다 수집하고 기록하는 데 사용됩니다.
