- 제품 설명

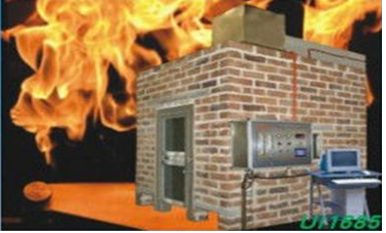

이 기계는 불꽃의 확산을 억제하는 능력을 가진 번들 케이블에 지정된 조건 하에서 사용됩니다. 사용 케이블: 전원, 통신 등

- 주요 구성요소

점화 컨트롤 시스템

수집탑 및 연기 장치

가스 흐름 제어 시스템

매연 농도 측정 시스템

온도 제어 시스템

불꽃 제어 시스템 데이터 획득

• 흐름 측정

• 온도 측정

• 속도 측정

• 매연 측정 및 기타 데이터 수집

사양

1. 벽은 콘크리트 벽돌로 만들어졌으며 1698kg/m3입니다. 내부 표면은 검은색 타일이며, 건물은 고온과 화염을 견딜 수 있습니다.

2. 문은 0.9 × 2m (W × H)크기로 강철프레임을 통과하지 않습니다. 유리는 강화유리입니다.

3. 외부 온도가 23.9°C일 때 내부의 열전도도는 37.8°C입니다.

4. 매연 채집 타워 경사는 40도이며, 큐브 상단은 914mm이며 필터는 610면입니다.

5. 관찰 창 길이는 457 ± 25 mm이며, 아래 지면에 대한 삼면(문 쪽 제외) 거리는 1295 ± 25 mm이고, 벽까지의 우측 거리는 1143 ± 25 mm입니다.

6. 공기 흡입구: 559 × 343mm (±6mm), 914 × 305mm (±6mm), 2438 (±25mm) × 343mm (±6mm)

7. 배기 파이프 직경은 406mm이며, 큐브 우측의 수집 타워에 수평으로 설치하였습니다.

8. 풍속계의 측정 영역은 지상 화재 바닥에서 1.5m이며, 베이스는 305 × 76 × 152mm입니다.

9. 사다리의 높이는 2400mm이며, 단면은 정사각형인 305 × 25 × 25mm (L × W × H)입니다. 두 교차점 사이의 거리는 299mm입니다.

10. 242 화염 위에 노즐은 341mm의 길이와 30mm의 너비를 가지고 있습니다. 화염의 길이는 257mm이고 두 개의 수평 화염 사이의 거리는 3.2mm입니다. 두 화염 사이의 수직 거리는 2mm이고 세 개의 화염 사이의 거리는 5mm입니다.

11. 실내 풍속은 ≤ 1m/s입니다.

12. 가스유량은 13.2L/M이며, 가스압력은 0.1Mpa입니다.

13. 2438mm × 2438mm × 3353mm(시험 요건: 14.5m ≤ 벽돌 벽 내부 면적 ≤ 36m)
